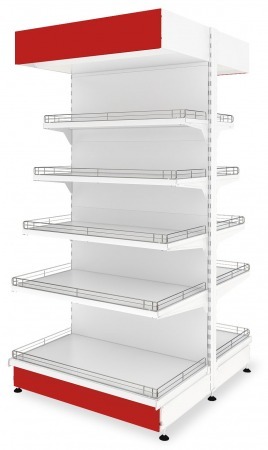

Стеллаж островной
Стеллаж островной предназначен для продажи товара с двух сторон и установки в середине торгового зала, может быть дополнен комплектом торцевых полок глубиной 200, 300, 400 и 500 мм., ограничителями полок и пластиковыми ценникодержателями.
Размеры стеллажей:
|
Высота стойки (Н), мм |
1200, 1400, 1600, 1800, 2000, 2200, 2400 |
|
Длина полки (L), мм |
600, 800, 1000, 1200, 1250 |
|
Глубина полки (В), мм |
300, 400, 500, 600 |
Угол наклона и шаг установки полок:
Основные элементы островного стеллажа:
1) стойки;
2) стенки боковые;
3) панели задние укороченные;
4) полка;
5) опоры регулируемые;
6) кронштейны полок;
7) панель нижняя
8) базовая полка;
9) кронштейны опоры;
10) заглушка
Конструктивные особенности:
|
Купец |
|
|
|
Стойка из согнутого профиля сечением 23х80 t=2,5 мм. Пазы для установки кронштейнов полок располагаются по краям стойки |
|
|
|
Стенка боковая крепится к стойке шестью крюками из листовой стали; Нагрузка со стойки передаётся непосредственно на опору; Регулируемая опора расположена под стойкой |
|
|
|
Панель задняя стеллажей имеет сверху и снизу по одному отгибу При сборке стеллажа на неровном полу может возникнуть видимая щель между панелями |
|
|
|
Полки сплошные, выполнены из листовой стали t=0,6 мм Нижняя полка имеет ценникодержатель |
Определение необходимого количества задних панелей:
Стеллажи серии «Купец» изготовлены из стали с порошковым покрытием RAL 9010 «муар».
Нанесение краски производится на автоматизированной покрасочной линии «Scan Plexus».
Нижняя панель, панель фриза и ценникодержатели стеллажей могут быть окрашены в стандартные цвета:
Допустимая нагрузка на полки стеллажей:
|
Тип стеллажа |
Длина стеллажа, мм |
Ширина полки, мм |
Нагрузка, не более, кг. |
Нагрузка на нижнюю полку, не более, кг |
Нагрузка на стеллаж, не более, кг |
|
Островной |
600 |
300 |
35 |
140 |
900,не более |
|
400 |
45 |
||||
|
500 |
60 |
||||
|
600 |
70 |
||||
|
1000 |
300 |
55 |
200 |
1170,не более |
|
|
400 |
70 |
||||
|
500 |
90 |
||||
|
600 |
110 |
||||
|
1200 |
300 |
65 |
200 |
1170, не более |
|
|
400 |
85 |
||||
|
500 |
100 |
||||
|
600 |
110 |
Торговые стеллажи серии «Купец» проходят ежегодные сертификационные испытания на устойчивость и жесткость конструкции, прогиб полок, отклонение стоек стеллажей от вертикали.
