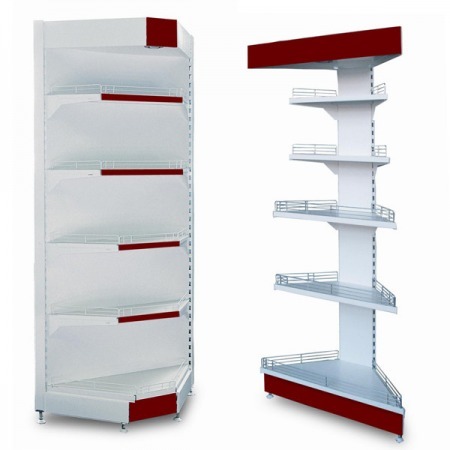

Стеллаж пристенный угловой

Стеллаж пристенный угловой предназначен для создания единой линии стеллажей с учетом геометрической конфигурации торгового зала вашего магазина.
Угловые стеллажи позволяют полностью использовать территорию, создавая стеллажные системы любой конфигурации.
Угловые стеллажи могут быть внутренние и наружные с углом разворота 45 и 90.
Стеллаж может быть дополнен фризом с возможностью установки точечных или люминесцентных светильников, ограничителями и пластиковыми ценникодержателями.

Размеры стеллажей:

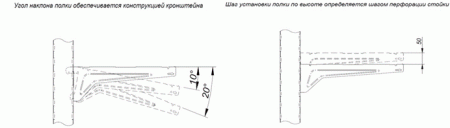

 Угол наклона и шаг установки стеллажа (угол внутренний):

Основные элементы внутреннего углового стеллажа:

1) стойка;
2) стенки боковые;
3) панели задние УВ;
4) панель нижняя УВ;
5) опоры регулируемые;
6) кронштейны;
7) навесные полки;
8) базовая полка;
9) кронштейн опоры.

Основные элементы наружного углового стеллажа:

1) стойки;
2) стенки боковые;
3) панели задние УН;
4) панель нижняя УН;
5) опоры регулируемые;
6) кронштейны полок;
7) базовые и навесные полки УН;
8) базовая полка;
9) кронштейны опоры.

Элементы фриза углового внутреннего (УВ) и углового наружного (УН):

1) кронштейн фриза правый;
2) кронштейн фриза левый;
3) основание фриза;
4) панель фриза.

Конструктивные особенности стеллажей:

Купец

Стойка из согнутого профиля сечением 23х80 t=2,5 мм. Пазы для установки кронштейнов полок располагаются по краям стойки

Стенка боковая крепится к стойке шестью крюками из листовой стали; Нагрузка со стойки передаётся непосредственно на опору; Регулируемая опора расположена под стойкой

Панель задняя стеллажей имеет сверху и снизу по одному отгибу При сборке стеллажа на неровном полу может возникнуть видимая щель между панелями

Полки сплошные, выполнены из листовой стали t=0,6 мм Нижняя полка имеет ценникодержатель

Определение необходимого количества задних панелей:

Стеллажи серии «Купец» изготовлены из стали с порошковым покрытием RAL 9010 «муар».
Нанесение краски производится на автоматизированной покрасочной линии «Scan  Plexus».
Нижняя панель, панель фриза и  ценникодержатели стеллажей  могут быть окрашены в стандартные цвета:

Допустимая нагрузка на полки стеллажей:
