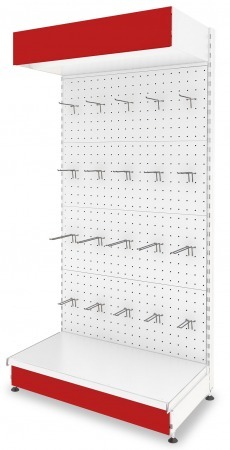

Стеллаж пристенный прямой с перфорированными панелями
Стеллаж пристенный прямой с перфорированными панелями предназначен для продажи мелкого товара, размещенного на крючках.
Комплектуется одинарными и двойными крючками длиной 150, 200, 250, 300 и 600 мм, которые устанавливаются на перфорированных панелях стеллажа.
1) Крючок одинарный;
2) Крючок двойной;
Шаг перфорации задних панелей равен 25 или 50 мм.
Стеллаж может быть дополнен фризом с возможностью установки точечных или люминесцентных светильников, ограничителями и пластиковыми ценник держателями.
Размеры стеллажей:
|
Высота стойки (Н), мм |
1200, 1400, 1600, 1800, 2000, 2200, 2400 |
|
Длина полки (L), мм |
600, 800, 1000, 1200, 1250 |
|
Глубина полки (В), мм |
300, 400, 500, 600 |
2) стенки боковые;
3) панели задние перфорированные;
4) полка
5) опоры регулируемые;
6) кронштейны полок;
7) панель нижняя
8) базовая полка;
9) кронштейны опоры.
2) кронштейн фриза левый;
3) основание фриза;
4) панель фриза
|
Купец |
|
|
|
Стойка из согнутого профиля сечением 23х80 t=2,5 мм. Пазы для установки кронштейнов полок располагаются по краям стойки |
|
|
|
Стенка боковая крепится к стойке шестью крюками из листовой стали; Нагрузка со стойки передаётся непосредственно на опору; Регулируемая опора расположена под стойкой |
|
|
|
Панель задняя стеллажей имеет сверху и снизу по одному отгибу При сборке стеллажа на неровном полу может возникнуть видимая щель между панелями |
|
|
|
Полки сплошные, выполнены из листовой стали t=0,6 мм Нижняя полка имеет ценникодержатель |
Определение необходимого количества задних панелей на стеллаж:
Стеллажи серии «Купец» изготовлены из стали с порошковым покрытием RAL 9010 «муар».
Нанесение краски производится на автоматизированной покрасочной линии «Scan Plexus».
Нижняя панель, панель фриза и ценникодержатели стеллажей могут быть окрашены в стандартные цвета:
Допустимая нагрузка на крючки:
|
Крючок одинарный 100, 150 |
5 |
|
Крючок одинарный 200, 250, 300 |
4 |
|
Крючок двойной, двойной гнутый 100, 150 |
7 |
|
Крючок двойной, двойной гнутый 200, 250, 300 |
5,5 |
Допустимая нагрузка на панели перфорированные:
|
Наименование |
Длина панели (L), мм |
Высота панели (H), мм |
Нагрузка, кг. не более |
|
Панель задняя перфорированная |
600, 800, 1000, 1200, 1250 |
400 |
17 |
|
Панель задняя укороченная перфорированная |
600, 800, 1000, 1200, 1250 |
330 |
14 |
|
Панель задняя перфорированная 200х… |
600, 800, 1000, 1200, 1250 |
200 |
9 |
|
Панель задняя перфорированная, шаг 25 мм. |
600, 800, 1000, 1200, 1250 |
400 |
14 |
|
Панель задняя укороченная перфорированная, шаг 25 мм. |
600, 800, 1000, 1200 1250 |
330 |
10 |
|
Панель задняя перфорированная 200х…шаг 25 мм |
600, 800, 1000, 1200, 1250 |
200 |
7 |
